Армирование ленточного фундамента и его углов

Ленточный фундамент называют ленточным, потому что он залегает в грунте железобетонной полоски, которая идет по периметру всего сруба строящегося дома.

Banya-Expert.com

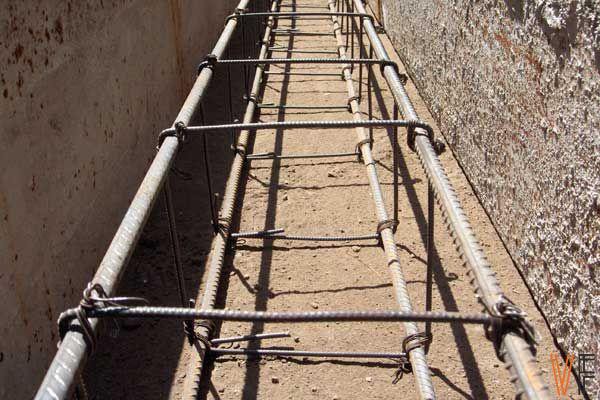

 Армирование ленточного монолитного фундамента необходимо выполнять в местах, где возникают максимальные растягивающие усилия. Пиковые растягивающие усилия образуются на поверхности бетонного фундамента, поэтому арматурные стержни должны максимально близко располагаться к краям тела бетона, но при этом должен быть обеспечен защитный слой бетона равный 2-3см по боковым краям и до 5см сверху фундамента.

Бетонная конструкция в виде ленточного фундамента под воздействием нагрузок от здания сверху или от сил морозного пучения снизу, постоянно изгибается то вниз, то вверх. В результате этого верхняя и нижняя зона армирования ленточного фундамента выполняется из арматуры повышенного диаметра 12мм и более. Арматура, которую укладывают в зоны повышенных нагрузок, называется рабочей арматурой. В тех зонах фундамента, где нагрузки минимальны, устанавливают только поддерживающую арматуру, которая носит название конструктивная арматура. Рабочая арматура всегда должна быть ребристой, так как она максимально обеспечивает контакт с бетоном. Поддерживающая арматура в виде хомутов и стоек может быть гладкой и меньшего диаметра.

Так как ленточный монолитный фундамент имеет большую длину, но при этом маленькую ширину, то максимальные нагрузки в нём будут возникать только в продольном направлении, а поперечные нагрузки будут сведены к нулю. Соответственно, рабочую арматуру в ленточном фундаменте необходимо располагать в продольном направлении, а в поперечном ограничиться использованием гладкой конструктивной арматурой диаметром менее 10 мм. Можно конечно использовать везде рабочую арматуру одинакового диаметра, но это будет очень не дёшево.

Армирование углов ленточного фундамента

Максимальные деформации могут возникать не только в середине фундамента, но и в угловых его частях. Поэтому необходимо знать, как армировать углы фундамента.

Армирование в углах фундамента необходимо производить из заранее подготовленной гнутой рабочей арматуры, концы которой будут заходить в боковые стены фундамента. Технология армирования углов фундамента проста. После того, как основной арматурный каркас будет установлен, останется только с помощью вязальной проволоки закрепить нагнутые под 90 градусов угловые каркасы к продольным арматурным стержням. Усиливающие угловые каркасы должны заходить в тело стены минимум на 70 см. Также необходимо при установке угловой арматуры соблюсти защитный слой бетона равный снизу и сверху не менее 5см, а по бокам не менее 3см. Все арматурные стержни между собой крепят с помощью вязальной проволоки.

После установки арматурного каркаса выполняют монтаж стен опалубки. Опалубка может быть как инвентарной, так и деревянной. Деревянную опалубку собирают из досок, как правило, толщиной 40мм. Для того чтобы доска хорошо снималась после заливки фундамента и не впитывала в себя цементное молоко, всю внутреннюю её часть обрабатывают маслом или оббивают плёнкой. Перед заливкой бетона необходимо помнить о вентиляции цокольного помещения и установить асбестоцементные трубы в арматурный каркас, которые в дальнейшем будут играть роль продухов. Для заливки ленточного фундамента необходимо использовать бетон марки 200 и проверенных поставщиков бетона, которые не привезут бетон класса прочности ниже заявленного вами.
